PTC系列密相發送罐 詳細介紹
簡介

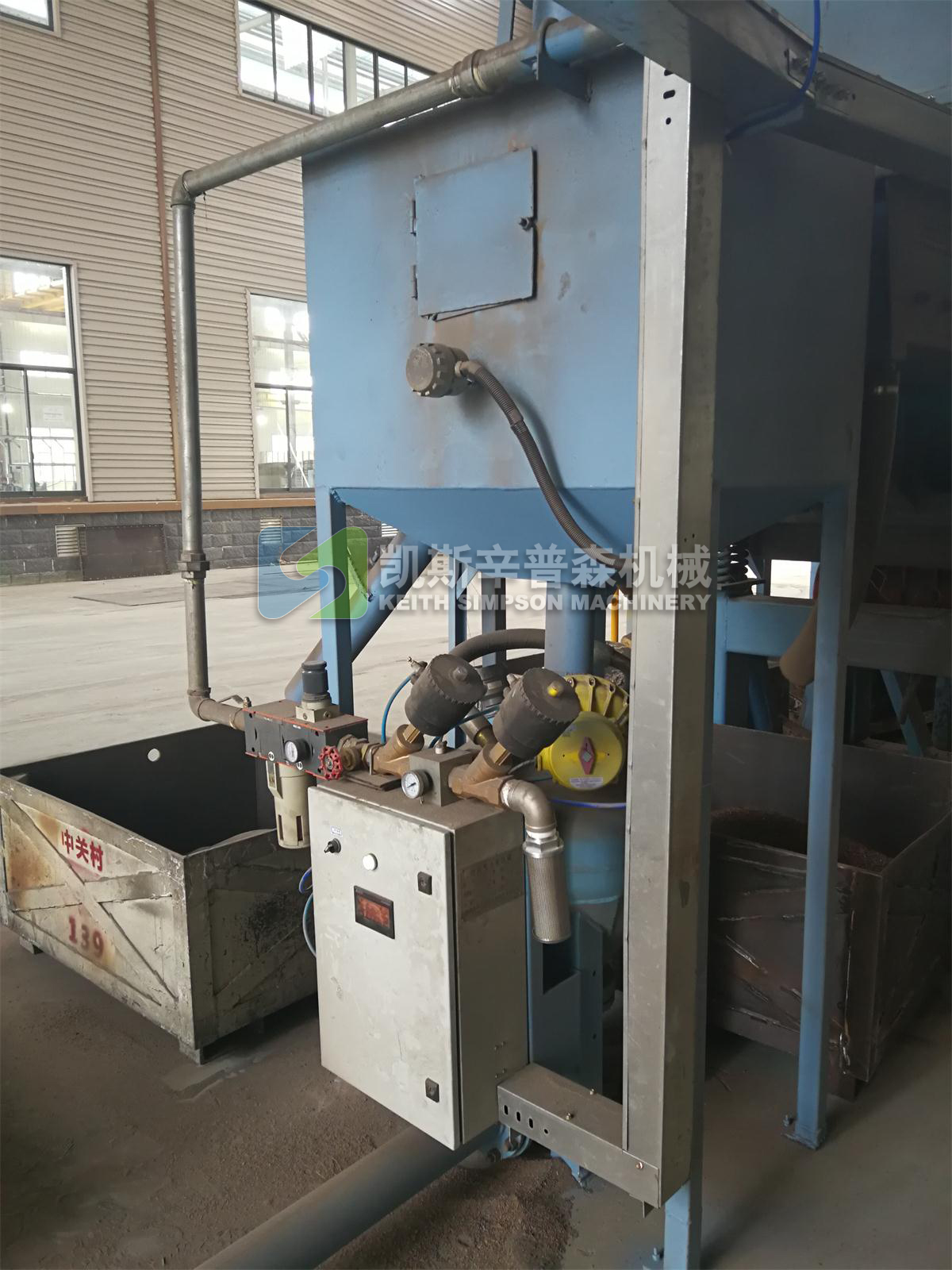

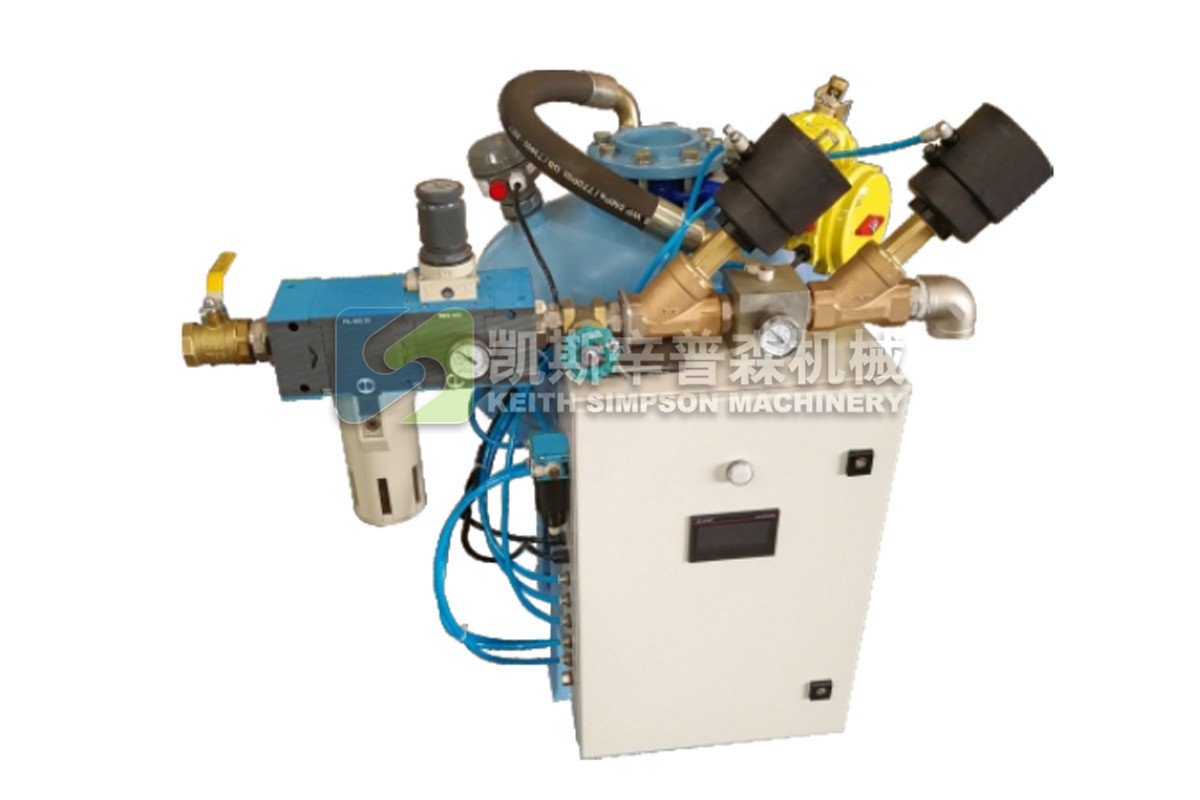

密相發送罐長距離氣力輸送適用于較長的輸送管線距離及顆粒狀的、流動性較好的、磨蝕性和非磨蝕性物料。如石英砂、塑料粒子等。它的組成部分有壓力容器（發送罐）、電控系統、與輸送管線共同組成。在進料過程中，物料通過鐘罩閥、雙蝶閥或膨脹式蝶閥被加進發送罐中，置換出的空氣通過排氣閥釋放出去，使得進料更加容易，同時也消除了阻礙物料流動的反向壓力。當發送罐被裝滿時（通過料位計或稱重設備顯示，達到罐容積的80%）進料閥門與排氣閥門同時被關閉并密封，而后通過進氣閥向發送罐頂部加入壓縮空氣，加入的壓縮空氣與物料相混合，當罐內的壓力達到設定值時便自動打開底部出料閥，此時便向整個輸送管線施壓，然后物料以柱塞狀形式輸送，直至物料排空。當發送罐內壓力降為零時氣力供給即被關閉，同時少量剩余的氣體也被排出發送罐和輸送管線。
參數
| 型號 | 生產率 | 30m | 50m | 75m | 100m | 150m | |||||
| SCfm | Nm3/min | SCfm | Nm3/min | SCfm | Nm3/min | SCfm | Nm3/min | SCfm | Nm3/min | ||
| PTC1 | 1TPH | 25 | 0.71 | 31 | 0.88 | 39 | 1.11 | 42 | 1.19 | 48 | 1.35 |
| PTC3 | 3TPH | 45 | 1.27 | 58 | 1.66 | 75 | 2.14 | 81.5 | 2.31 | 88 | 2.5 |
| PTC6 | 6TPH | 59 | 1.67 | 79 | 2.25 | 108 | 3.08 | 119 | 3.38 | 150.5 | 4.27 |
| PTC9 | 9TPH | 95.5 | 2.71 | 128 | 3.62 | 174 | 4.95 | 192 | 5.44 | 239 | 6.77 |
| PTC12 | 12TPH | 136 | 3.85 | 182 | 5.16 | 251 | 7.11 | 273 | 7.75 | 345 | 9.79 |
| PTC15 | 15TPH | 143 | 4.06 | 191 | 5.14 | 259 | 7.34 | 284 | 8.06 | 352 | 9.99 |
| PTC20 | 20TPH | 149 | 4.23 | 197 | 5.6 | 266 | 7.55 | 291 | 8.26 | 360 | 10.22 |
| PTC30 | 30TPH | 397 | 11.26 | 447 | 12.68 | 486 | 13.79 | 496 | 14.07 | 521 | 14.78 |
特點及用途
密相發送罐外形尺寸更緊湊。
更節能，其耗氣量約為傳統發送罐的70%。
高固氣比帶來高的輸送效率。
采用離壓氣體進行輸送，耗氣量少，運行成本低。
較低的氣流速度降低了管道的磨損，也可避免脆性顆粒與管壁激烈撞擊而產生破碎。
系統中沒有運動部件.故障少.維護費用低。
對于化學性質不穩定的物料，可以用特定的氣體進行輸送。
密閉的輸送管線，不受氣候和周圍條件的影響，避免物料妥潮、污損、混入異物。
多個發送罐可以組合使用，滿足用戶不同的輸送要求。
南通凱斯辛普森機械科技有限公司專業生產密相發送罐等機械設備，公司擁有先進的的加工、檢測設備，生產的密相發送罐等產品性能指標符合行業標準，質量可靠，值得信賴。熱忱歡迎新老客戶的光臨洽談合作！！
